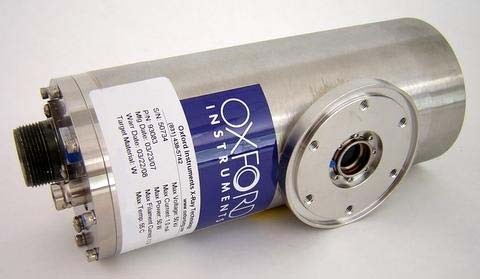

Apogee (50W, 35um)

       牛津仪器的Apogee侧窗X射线管广受欢迎且经久耐用。Apogee的电子枪组件能够产生非常小的焦点,目前已应用于许多工业领域,特别是X射线图像应用。
       射线管以阳极模式运行,阴极接地。标准出口窗为0.005英寸铍窗,适用于多种不同的靶材料。
       要实现标称的35微米焦点*,需同时使用Apogee与牛津仪器5000G高压电源。内嵌铍窗可实现17 mm X射线焦点至窗口距离,因此非常适用于与X射线光学仪器共同使用。



规格参数

参数 5000系列
最大阳极电流 1.0 mA
最大阳极电压 50 kV
最大功率 50 W持续
灯丝标称电压 2.2 V @ 50 kV, 1 mA
灯丝最大电流 1.7 A
稳定性 0.2%,4小时期间
焦点尺寸 (标称*) 35 μm
阳极材料 W, Mo, Cu
规格 163.4 mm长 ,69.8 mm直径
重量(约) 4磅(1816g)
散热方法 压缩空气@140 CFM
发散角 22°

*以IEC336,JISZ47045,NEMA为标准

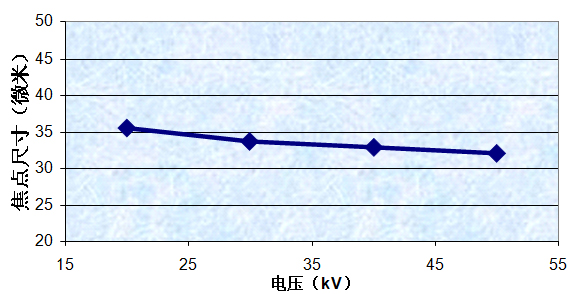

50W下最小焦点尺寸和电压的关系

外壳温度最高不得超过55℃。
